Metodologia

BIM aplicado ao projeto estrutural

Na AL Engenharia, a metodologia BIM é aplicada integralmente ao desenvolvimento dos projetos estruturais, desde a concepção inicial até a entrega do projeto executivo. O modelo é estruturado e parametrizado de acordo com as necessidades de cada etapa e os requisitos específicos de cada contratante.

Desde as etapas iniciais, a estrutura é desenvolvida de forma integrada à arquitetura e às demais disciplinas, com as informações necessárias concentradas no modelo. Esse processo proporciona maior consistência na documentação executiva, reduz erros e retrabalhos e permite a identificação antecipada de interferências.

Por meio da integração entre os modelos, torna-se possível realizar a compatibilização e a coordenação BIM do empreendimento, incorporando ao projeto os parâmetros e requisitos definidos pelo cliente e adequando o modelo aos seus padrões e processos de orçamento, planejamento e coordenação.

Escopo da modelagem

A estrutura inteira, elemento por elemento

Não modelamos a envoltória: modelamos a estrutura como ela vai ser executada. Ligações, consolos, insertos e interfaces com as demais disciplinas são resolvidos no modelo, antes de virarem problema de fábrica ou de canteiro. No pré-fabricado, a modelagem alcança o projeto de fábrica: fôrmas de produção, marcação de peças e previsão de içamento.

Modelo estrutural de grande porte com rampas e lajes inclinadas — **Estrutura de grande porte** Rampas, lajes inclinadas e transições modeladas por inteiro.

Modelo completo de estrutura em concreto pré-fabricado — **Pré-fabricado** Pilares, vigas, lajes alveolares e painéis, com as ligações definidas.

Modelo de estrutura existente para projeto de recuperação — **Estrutura existente** Levantamento modelado peça a peça para projeto de reforço e recuperação.

Documentação

O que sai do modelo

Pranchas reais emitidas pela AL.

Prancha de perspectivas do modelo estrutural — **Perspectivas** Vistas isométricas do modelo, emitidas em prancha.

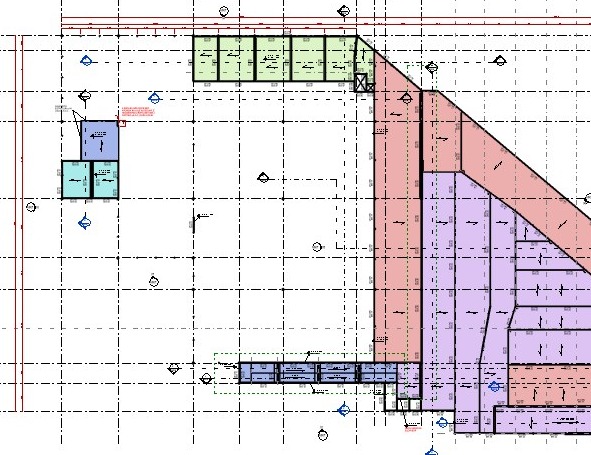

Prancha de planta de fôrmas com detalhes — **Planta de fôrmas** Elementos identificados, sobrecargas por região e detalhes na mesma folha.

Prancha de elevações da estrutura pré-fabricada — **Elevações** Painéis e fechamentos posicionados peça a peça.

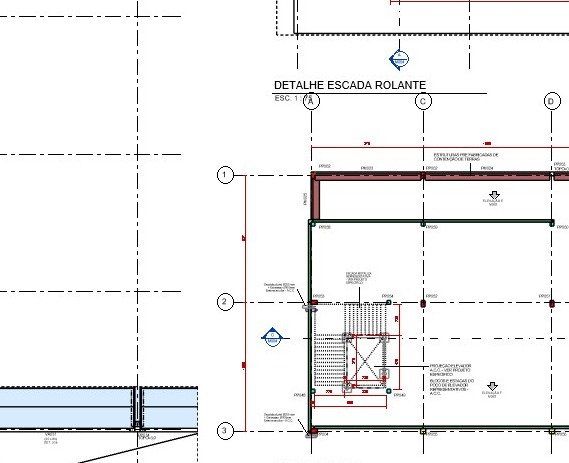

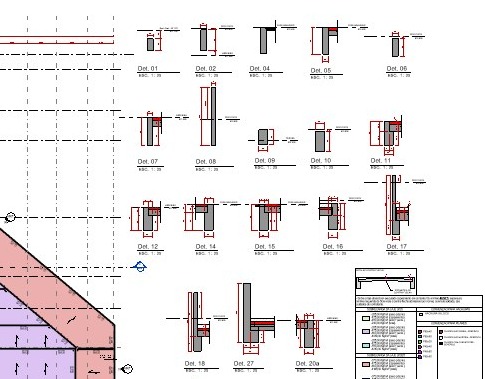

Prancha de planta do pavimento térreo com detalhes — **Planta e detalhes construtivos** Rampa, doca e escada rolante resolvidas na própria prancha.

Entregas

Três etapas de emissão

A concepção é aprovada antes do detalhamento, e o detalhamento é concluído antes da emissão final.

1 · Pré-executivo de fôrmas e montagem

Modelo em IFC e pranchas pré-executivas de fôrma, no concreto armado, ou de montagem, no pré-fabricado.

É o material com que o contratante analisa a concepção estrutural, compatibiliza com as demais disciplinas, solicita revisões e aprova. As solicitações retornam para o modelo e são incorporadas antes de qualquer detalhamento — o que evita detalhar armadura sobre uma concepção que ainda vai mudar.

2 · Detalhamento de armaduras

Com a concepção aprovada, cada elemento é detalhado e verificado pela equipe de engenharia: vigas, pilares, lajes, escadas, elementos especiais e insertos metálicos.

Taxa de aço otimizada, alternativas de concepção estudadas quando há ganho para a obra, e armadura definida conforme a sequência de execução — que cabe na fôrma, que se monta na ordem certa e que reduz perda de aço no canteiro.

3 · Executivo final

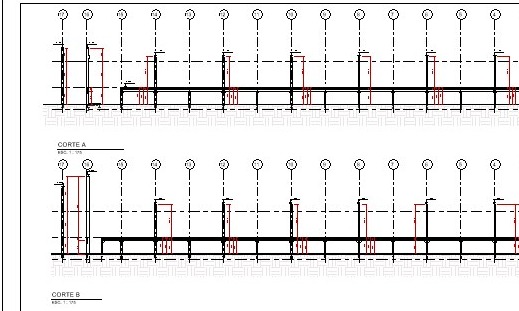

Emissão do projeto executivo completo: fôrmas ou montagem, locação de pilares e estacas, cortes, elevações, detalhes e pranchas de armadura.

No padrão de apresentação exigido pela contratante, com quantitativos de aço, concreto e fôrmas extraídos do modelo, memorial de cálculo e ART.

Resultado para o contratante

O que a metodologia entrega

Estrutura compatibilizada na entrega A arquitetura pode chegar em Revit, IFC ou DWG. A estrutura é confrontada com ela ainda em projeto, e o contratante recebe a solução resolvida — não o apontamento de conflito.
Modelo aberto em IFC Entregue em IFC para federação com as demais disciplinas na coordenação do contratante.
Quantitativos extraídos do modelo Aço, concreto e fôrmas levantados do próprio modelo — base de orçamento com precisão de projeto, não de estimativa.
Documentação em fonte única Fôrmas, cortes, elevações e detalhes saem do mesmo modelo. Não existe prancha divergente entre si.
Rastreabilidade entre emissões Controle do que mudou de uma revisão para outra, com o histórico preservado no modelo.
Conformidade normativa Dimensionamento e detalhamento conforme a ABNT NBR 6118:2023 e normas correlatas, com responsabilidade técnica registrada no CREA.

Ferramentas

Software licenciado, sem exceção

Todo programa que usamos é contratado e licenciado — o que garante suporte, atualização constante e arquivo íntegro para o cliente. Trabalhamos sempre na versão vigente das ferramentas de referência do mercado para cálculo estrutural e modelagem.

Autodesk Revit Modelagem BIM, documentação e quantitativos

TQS Análise, dimensionamento e detalhamento em concreto

Aplicativos TQS Store Complementos licenciados de produtividade e verificação

BIMcollab Zoom Verificação do modelo e conferência de interferências na estrutura
